Calculer l’IPN pour mur porteur : Tableau de charge

4.4/5 - (193 votes)

Lorsqu’il s’agit de créer une ouverture dans un mur porteur ou de renforcer un bâtiment existant, choisir la bonne poutre est crucial. Dans cet article, nous allons aborder en détail comment calculer l’IPN adapté à votre projet, notamment en utilisant un tableau de charge IPN. Les informations et conseils que vous trouverez ici vous aideront à mieux comprendre les principes de base afin de garantir la sécurité et la solidité de votre structure.

🏗️ Étape🛠️ Explication💡 Conseils pratiques
Introduction aux IPNUtilisées pour renforcer murs porteurs et structuresForme en « I » pour supporter des charges lourdes
📊 Évaluation des chargesCalcul des charges permanentes et variablesFaire appel à un bureau d’études pour précision
Utilisation du tableau de chargeIdentifier la poutre selon la longueur et les chargesSélectionnez une poutre avec une marge de sécurité
🧮 Exemple de calculCalcul simplifié : charges 3000 kg, IPN 200 pour 3 mValider avec un expert pour plus de fiabilité
🛠️ Abaques de calculDiagrammes pour dimensionner avec plus de précisionUtiliser pour des projets complexes ou spécifiques

Introduction aux poutres IPN

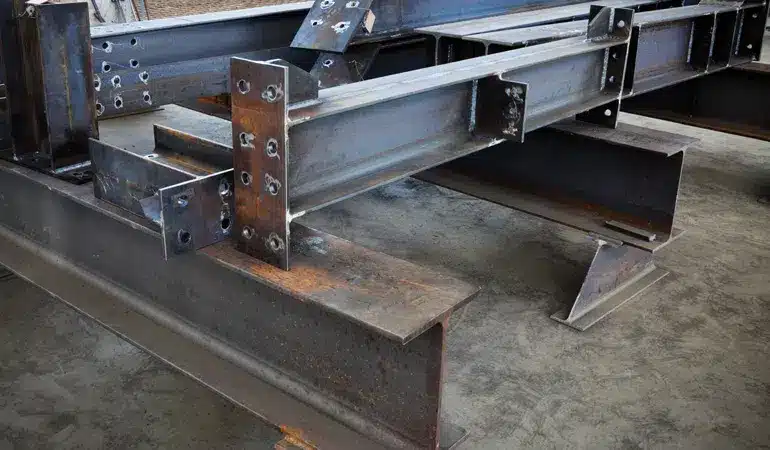

ipn pour mur porteur

Les poutres IPN (I à Profil Normal) sont des éléments structurels en acier couramment utilisés dans la construction. Leur forme en « I » permet de supporter des charges lourdes avec une flexion minimale. Elles sont idéales pour le renforcement des murs porteurs, en particulier lorsque vous souhaitez créer une ouverture dans un mur porteur existant. Mais comment savoir quelle taille d’IPN utiliser ? Expliquons cela avec différents paramètres à considérer.

A lire également :  Diminuer sa facture d'électricité avec l'autoconsommation photovoltaïque

Pour bien dimensionner une poutre IPN, il est essentiel de comprendre la charge à laquelle le mur est soumis. Les dimensions de la poutre dépendent aussi de la largeur du mur et de la section du mur où elle sera intégrée. Ces facteurs peuvent être décisifs pour garantir la stabilité structurelle et éviter tout risque d’effondrement.

Pourquoi utiliser des IPN ?

Les poutres IPN sont extrêmement robustes et offrent une capacité de charge élevée par rapport à leur poids propre. Grâce à leurs propriétés mécaniques, elles sont largement employées dans des travaux de rénovation et de nouvelle construction. Elles permettent non seulement de renforcer les murs mais également de supporter des structures plus complexes comme des planchers ou des toits.

Dans le cadre d’une rénovation domiciliaire, particulièrement lorsqu’on souhaite agrandir une pièce ou simplement fusionner deux espaces, il est souvent nécessaire de créer une grande ouverture dans les murs porteurs. Ici intervient l’intérêt de définir le poids maximum qu’une poutre IPN peut supporter en utilisant des abaques ou un tableau de charge IPN.

Évaluation des charges

Avant de sélectionner la poutre IPN adéquate, il faut d’abord évaluer les différentes charges auxquelles le mur porteur et la poutre seront exposés. Cela inclut les charges permanentes et les charges variables. Les charges permanentes comprennent le poids des matériaux de construction tels que les briques, le béton, et autres finitions. Les charges variables sont celles qui peuvent changer au fil du temps, comme le mobilier, les équipements ménagers, et éventuellement les personnes dans la pièce.

A lire également :  Voyager en Australie : conseils et astuces

Faire appel à un bureau d’études peut être très utile pour avoir une évaluation précise des charges maximales supportables par le mur. Le recours à un professionnel garantit que tous les aspects de la conception et de la solidité de la structure sont pris en compte.

Comment utiliser le tableau de charge IPN

Un tableau de charge IPN est un outil pratique qui présente les capacités de charge maximales pour différentes tailles de poutres IPN. Ce tableau prend généralement en compte divers paramètres comme la longueur, la section, et le type de matériau utilisé. Pour lire efficacement un tableau de charge, suivez ces étapes :

  • Identifiez la longueur libre de la poutre entre les supports.
  • Déterminez les charges totales (permanentes et variables) appliquées sur la poutre.
  • Recherchez dans le tableau la taille d’IPN correspondant capable de supporter cette charge.

Par exemple, si le total des charges pour une portée de 4 mètres est de 4000 kg, consultez le tableau de charge pour trouver une poutre IPN qui convient. Assurez-vous que la capacité de la poutre sélectionnée dépasse légèrement la charge évaluée pour intégrer une marge de sécurité.

Dimensionnement pratique de la poutre IPN

Le choix exact de la poutre IPN dépend aussi de la configuration spécifique du chantier. Parfois, une simple lecture du tableau de charge ne suffit pas, surtout pour les projets complexes. Pour cela, des calculs supplémentaires sont nécessaires pour vérifier que la section choisie répond bien aux exigences de résistance et de déformation.

Des logiciels spécialisés en génie civil peuvent également être employés pour simuler les conditions réelles et valider le choix de la poutre. Bien entendu, chaque projet étant unique, n’hésitez pas à consulter un ingénieur en structure ou un architecte pour obtenir des recommandations précises adaptées à votre situation particulière.

A lire également :  Comment intégrer une table ronde d'extérieur dans votre jardin ?

Exemple de calcul simplifié

Imaginons que vous souhaitiez installer une poutre IPN pour une ouverture de 3 mètres dans un mur porteur. Voici comment procéder à un calcul simplifié :

  • Calculez la somme des charges permanentes et variables. Supposons qu’elles s’élèvent à 3000 kg.
  • Consultez un tableau de charge IPN pour identifier une poutre capable de supporter cette charge sur une longueur de 3 mètres.
  • Vous trouvez, par exemple, qu’une IPN 200 (c’est-à-dire une poutre ayant une hauteur de 200 mm) convient, car elle peut supporter jusqu’à 3500 kg sur cette longueur.

C’est une méthode approximative, mais elle offre une première idée avant de valider la solution avec un expert.

Utilisation des abaques de calcul

Les abaques de calcul constituent un autre outil précieux en phase de dimensionnement. Contrairement aux tableaux de charges standardisés, les abaques donnent des indications plus fines en fonction des particularités de chaque projet. Ils intègrent plus de variables telles que le type de fixation des extrémités ou la nature exacte des charges distribuées.

Ces outils graphiques se présentent sous forme de diagrammes où il est possible de tracer directement une ligne entre plusieurs paramètres (comme la hauteur de la poutre, la largeur du mur, et la charge appliquée). Extrêmement utiles, ils fournissent une vision globale et rapide des solutions envisageables.

Conseils pratiques

Si vous prévoyez de dimensionner vous-même une poutre IPN, voici quelques conseils pour vous assurer que votre projet soit sûr et conforme :

  • Assurez-vous toujours d’avoir une marge de sécurité conséquente.
  • Prenez en compte toutes les charges possibles, y compris celles rarement prises en compte comme les éventuelles rénovations futures.
  • N’hésitez jamais à faire valider vos calculs par un professionnel, même si vous êtes convaincu de leur exactitude.

N’oubliez pas que le dimensionnement des poutres IPN pour les murs porteurs est une étape cruciale dans de nombreux projets de rénovation ou de construction. Utiliser correctement un tableau de charge IPN et comprendre bien les charges maximales auxquelles la structure est soumise vous permettront de réaliser une installation sécurisée et durable. Enfin, bien que ce guide fournisse une vue d’ensemble utile, le recours à des professionnels du bâtiment demeure indispensable pour garantir un résultat optimal.
